Precizna zrakoplovna CNC obrada ±0,005 mm Tolerancija - novosti

U proizvodnji zrakoplova standardna je tolerancija od ±0,005 mm (0,0002 in) ili veća. Postizanje ove preciznosti ovisi o naprednoj opremi za 5-osi, preciznom alatu, optimiziranim CAM strategijama i rigoroznoj kontroli kvalitete. Ovaj članak objašnjava praktične pristupe, uključuje slučaj iz stvarnog svijeta i predstavlja sažetu strategiju srednjeg rješenja za dijelove zrakoplovstva.

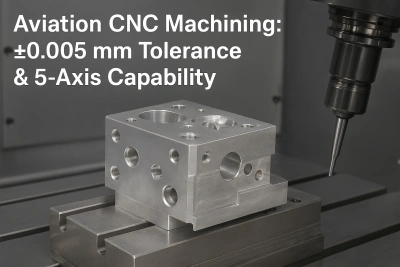

Aviation CNC Machining: ±0.005 mm Tolerance & 5-Axis Capability

1. Zašto je tolerancija ±0,005 mm važna

Zrakoplovne komponente vrlo su osjetljive na sigurnost, zamor i sastavljanje:

Dijelovi-kritični za let: Platforme za lopatice, spojne površine ventila.

Tanko{0}}strukture: Debljina manja od 1 mm, sklona toplinskoj deformaciji.

Komponente-sa više značajki: Kućišta ili nosači s desecima značajki trebaju dosljedne referentne podatke.

Proizvođači originalne opreme u Europi i SAD-u često navode tolerancije od ±0,005 mm za dimenzije, geometrijske značajke i točnost položaja.

2. Postizanje ±0,005 mm u proizvodnji

2.1 5-Sposobnost Axis CNC

Visoko{0}}precizna obrada zrakoplova i svemira oslanja se na:

Ponovljivost linearne osi Manja ili jednaka ±0,001 mm

Točnost rotacijske osi Manje od ili jednako 3 lučne -sek

Toplinska kompenzacija i kruta struktura

Mjeriteljstvo-stroja (sonde Renishaw, mjerenje laserskim alatom)

Dugoročna-ponovljivost važnija je od povremene preciznosti uzorka.

2.2 Upravljanje alatom

Kontrola životnog vijeka alata za svaki dio

Odstupanje vretena Manje od ili jednako 2 µm

Držači alata s toplinskom ekspanzijom i HSK sučelje

2.3 CAM strategija

5-osna obrada s jednom-stegom smanjuje referentne pogreške

Polu{0}}završna obrada osigurava jednoliku zalihu

Tanko{0}}dijelovi koriste segmentiranu strojnu obradu i stalne putanje rezanja

3. Kontrola kvalitete za dosljednost

3.1 Precizna inspekcija

CMM-zrakoplovne klase (MPE manji od ili jednak 1.7 + L/350 µm)

FAI / AS9102 / PPAP dokumentacija

Potpuna sljedivost materijala, alata i procesa

3.2 Kontrola okoliša

Soba s-kontroliranom temperaturom 20 ± 0,5 stupnjeva

Obrada i kontrola u istoj toplinskoj zoni

4. Prednosti 5-osne obrade za zrakoplovne dijelove

Smanjuje ovisnost o učvršćenju i pomicanje datuma

Poboljšava položajnu i geometrijsku točnost

Rukuje složenim komponentama: lopaticama, kućištima, šupljinama, blokovima ventila

Veća učinkovitost uz dosljednu serijsku proizvodnju

5. Studija slučaja: Blok ventila u zrakoplovstvu koji postiže ±0,005 mm

Zahtjevi:

Materijal: nehrđajući čelik 17-4PH

Značajke: Križne rupe, unutarnje šupljine, spojne površine

Tolerancije: ±0,005 mm za položaje rupa

Strategija:

5-osna obrada s jednom-stegom za sve kritične značajke

Odstupanje alata Manje ili jednako 2 µm za preciznu završnu obradu

Segmentirana polu{0}}završna obrada s konstantnim stazama rezanja

Na-strojnom ispitivanju i toplinskoj kompenzaciji

Proizlaziti:

Točnost položaja rupa ±0,003–0,004 mm

Serija od 100 komada bez prerade

Dobavljač odobren za dugoročnu-zrakoplovnu proizvodnju

Ovo pokazuje kako sustavno planiranje i mogućnost 5 osi pretvaraju tolerancije od ±0,005 mm u pouzdane rezultate serije.

6. Srednje rješenje: Praktična zrakoplovna i svemirska strategija

Mid Solution pruža sažete, djelotvorne korake za postizanje zrakoplovne preciznosti:

One-Datum protoka 5 osi– Konsolidira kritične značajke u jedan koordinatni sustav, minimizirajući položajni pomak.

Jednoobrazna polu{0}}završna obrada– Održava dosljednu zalihu za tanke-stjenke i dijelove s dubokim šupljinama kako bi se smanjila deformacija.

Predlošci alata i obratka– Predefinirani predlošci za trajnost alata, materijal i strategiju značajki osiguravaju dosljedne rezultate.

Na-strojnoj metrološkoj petlji– Ispitivanje-u stvarnom vremenu s toplinskom kompenzacijom smanjuje varijacije u šarži, posebno za dijelove od titana ili inconela.

Ove strategije pretvaraju zrakoplovnu CNC preciznost iz-iskustva usustavan i ponovljiv.
