Karakteristike proizvoda obrade

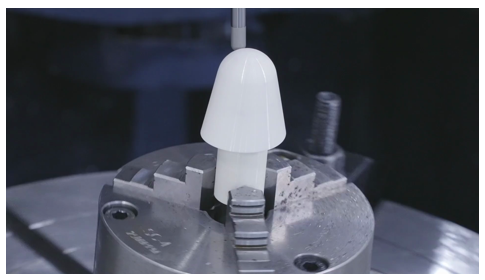

Materijal: gusti silicijev nitrid (tvrdoća HV1,850)
Značajke obrade: φ28×55mm složena 3D površina
Područja primjene: prednji oklop zrakoplova, ležajevi otporni na visoke temperature
Analiza bolnih točaka industrije
A. Izazov karakteristika materijala
Keramika od silicijevog nitrida, kao materijal visoke tvrdoće i -otpornosti na habanje, naširoko se koristi u visoko{1}}temperaturnim komponentama zrakoplovstva, ali njihova niska otpornost na lom čini tradicionalnu obradu sklonom mikropukotinama.
B. Tradicionalni nedostaci strojne obrade
① Stopa trošenja alata je 8 puta veća od običnog čelika
② Učinkovitost 3D površinskog brušenja je samo 2,3 cm³/h
③ Stopa loma prelazi 35% (prosjek industrije)
MIDTemeljna tehnologija rješenja
Ultrazvučni vibracijski obradni centar s pet{0}}osa: visokofrekventne-vibracije od 20 kHz smanjuju silu rezanja
Superkritični CO2 rashladni sustav: Niska temperatura od -78 stupnjeva smanjuje toplinski stres materijala
MQL interna tehnologija hlađenja: 0,05 ml/h mikro-podmazivanje smanjuje prianjanje alata
Usporedba izmjerenih performansi
Pokazatelji Tradicionalni procesMIDraspon poboljšanja rješenja Ciklus obrade 133h72h46%↓Hrapavost površine Ra0,8μmRa0,2μm75%↓Učestalost zamjene alata 4 komada/alat 18 komada/alat 350%↑
Širenje primjene u industriji
Ovo rješenje također je primjenjivo na:
Obrada keramičke mlaznice satelitskog potisnika
Ruka robota za rukovanje poluvodičkim pločicama
Precizno brušenje keramičke kuglaste glave umjetnog zgloba
