U području moderne proizvodnje preciznih strojeva, središnja rupa, kao osnovna referenca pozicioniranja za CNC programiranje, uvijek je bila ključna karika u strategiji stezanja obratka. Iako se trenutni standard GB/T145 koristi desetljećima, s popularizacijom pet-osnih obradnih centara, njegova koordinirana optimizacija s CNC tehnologijom još uvijek je vrijedna-dublje rasprave.
Tri osnovne funkcije središnje rupe u CNC obradi
Prvi je pozicioniranje: kroz središnje rupe na oba kraja kako bi se uspostavila jedinstvena i čvrsta središnja linija, tako da se kasnije mogu obraditi druge značajke i održati točnost.
Drugi je olakšati stezanje, podnijeti težinu i silu rezanja izratka.
Treći je za spajanje ostalih dijelova kroz središnju rupu s navojem ili za olakšavanje podizanja.

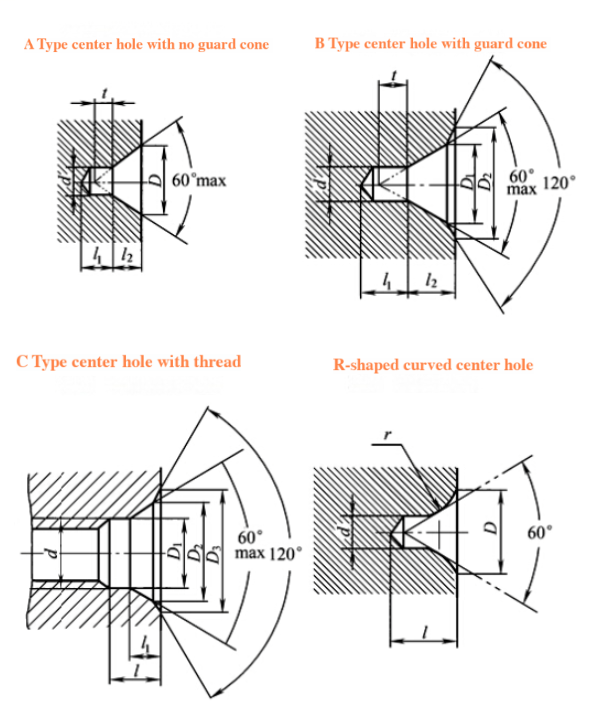

Zatim, pogledajmo uobičajene tipove središnjih rupa: GB/T145 standard propisuje četiri tipa: A, B, C i R. Oni su prikazani na sljedećoj slici:
Uobičajene vrste središnjih rupa i kompatibilnost CNC procesa
Posebna primjena središnje rupe njemačkog standarda DIN332 u CNC polju
Njemački korisnici alatnih strojeva trebali bi obratiti posebnu pozornost: tip DIN332-C usvaja dizajn kuta glavnog konusa od 60 stupnjeva + 30 stupnjeva pomoćnog konusnog kuta, koji savršeno odgovara HSK sustavu stezne glave Hardinge CNC tokarilice. Njegov otvor s navojem tipa D podržava brzo prebacivanje modularnih učvršćenja, što je posebno prikladno za zahtjeve fleksibilne proizvodne linije kao što je kućište diferencijala automobila.
CNC matrica odlučivanja o parametrima procesa
Prilikom odabira specifikacije središnje rupe potrebna je sveobuhvatna procjena:
Izračun minimalnog promjera kraja osovine i područja interferencije držača alata
Kompenzacija centrifugalne sile uzrokovana kvalitetom obratka (formula: F=mω²r)
Analiza simulacije sile rezanja (preporučuje se Mastercam modul sile rezanja)
Referentna ujednačenost kumulativnih pogrešaka u višestrukim procesima
Na primjer, pri obradi vretena vjetroelektrana (materijal 34CrNiMo6), poželjno je koristiti središnje rupe tipa B- s PVD obloženim karbidnim vrhovima i koristiti rezanje konstantnom linearnom brzinom (Vc=180m/min) u fazi grubog tokarenja i prebaciti se na CBN alate za okretanje ogledala tijekom fine strojne obrade.
Integracija Frontier tehnologije
Sadašnji inteligentni CNC sustav postigao je:
Vizualni pregled automatski kompenzira istrošenost središnje rupe (CCD točnost ±2μm)
Predviđanje stezne deformacije na temelju digitalnih blizanaca
Proces hlađenja tekućim dušikom za središnje rupe tijekom obrade dijelova od legure titana
Ove inovacije duboko integriraju tradicionalne standarde s CNC obradom i nastavljaju promicati otkrića u preciznoj proizvodnji.(文章来源:iMechanics机械)
