CNC mala{0}}serijska obrada minijaturiziranih medicinskih uređaja

Kako medicinska tehnologija brzo napreduje, proizvođači originalne opreme u SAD-u i Europi zahtijevaju manje, lakše i pouzdanije medicinske uređaje. Minijaturizacija, preciznost i funkcionalna integracija sada su standardni zahtjevi u aplikacijama kao što su implantabilne pumpe, ručni dijagnostički alati, kirurška robotika i dentalni sustavi.

Međutim, razvoj ovih kompaktnih, ali visokih{0}}uređaja donosi značajne proizvodne izazove-posebno kada komponente moraju zadovoljiti mikronske-tolerancije na razini, standarde biokompatibilnosti i stroge regulatorne zahtjeve kao što suISO 13485.

Ovdje visoko{0}}precizna CNC obrada malih-serija postaje kritična. Omogućuje proizvođačima medicinskih proizvoda brzo ponavljanje, proizvodnju složenih prilagođenih geometrija i postizanje ponovljive točnosti bez obvezivanja na troškove alata za masovnu proizvodnju.

Trendovi medicinskih uređaja: manji, pametniji, precizniji

1. Minijaturizacija za poboljšanu udobnost pacijenta

Medicinski uređaji-bilo nosivi, prijenosni ili implantabilni-pomiču se prema komponentama mikro-razmjera kako bi se smanjila nelagoda pacijenata i povećala mobilnost. To zahtijeva proizvodne procese koji mogu:

Značajke rezanja ispod 0,5 mm

Održavanje tolerancija od ±2–5 μm

Strojna obrada materijala kao što su titan, PEEK, kobalt-krom i nehrđajući čelik

Tradicionalne metode se bore na ovoj razini, dok CNC mikro{0}}strojna obrada nudi stabilnu preciznost i površinsku obradu prikladnu za dugotrajnu-medicinsku upotrebu.

2. Pametniji uređaji s više integriranih funkcija

Kako uređaji dobivaju napredne senzore, motorizirano aktiviranje i bežičnu komunikaciju, unutarnje komponente postaju složenije. CNC obrada omogućuje precizne šupljine, tanko{1}}strukture stijenki i više-osne geometrije za integraciju ovih značajki.

3. Preciznost i ponovljivost za sigurnost

Čak i manje odstupanje dimenzija može utjecati na kontrolu tekućine katetera, učinkovitost pumpe ili pristajanje implantata. CNC obrada osigurava:

Dosljedna ponovljivost za kritične dimenzije

Glatkoća površine koja smanjuje trenje ili prianjanje bakterija

Čvrsta kontrola radijusa prijelaza, širine utora i brtvenih sučelja

CNC obrada mikro medicinskih komponenti

1. Tipične komponente prikladne za CNC mikro-strojnu obradu

• Implantabilne komponente srčane pumpe

impeleri

Kućišta pumpi

Mikro osovine

Dijelovi magnetske spojke

Ovi dijelovi često zahtijevajuobrada bez{0}}defekata, slobodni-rubovi i uravnotežena geometrija.

• Komponente stomatološke opreme

Kućišta nasadnika

Dijelovi mikro turbine

Priključci za kirurške alate

Precizni zupčanici

CNC obrada osigurava stabilnost materijala i ponovljive tolerancije čak i pod velikom-brzinom rotacije.

• Komponente kirurške robotike

Minijaturni prijenosni elementi

Precizni zglobovi ruku

Nosači senzora

Ove komponente trebaju savršeno poravnanje i strukturnu pouzdanost.

2. Zašto je CNC idealan za ove mikro dijelove

Zašto mala{0}}serska CNC obrada koristi proizvođačima originalne opreme za medicinu

1. Smanjeni troškovi razvoja i brže iteracije

Ciklusi razvoja proizvoda kraći su nego ikada. CNC obrada omogućuje vašem inženjerskom timu da:

Brzo potvrdite koncepte dizajna

Testirajte više verzija u kratkim ciklusima

Izbjegnite visoke početne troškove kalupa ili alata

Izvršite izmjene u dizajnu u roku od nekoliko sati umjesto tjedana

Ovo izravno podržava istraživanje i razvoj u ranoj-fazi i pilot proizvodnju.

2. Smanjite rizike zaliha

Medicinski uređaji često zahtijevaju strogu kontrolu verzija i česta ažuriranja. CNC obrada malih-serija omogućuje proizvođačima originalne opreme:

Proizvodite samo ono što je potrebno

Smanjite zastarjelost zaliha

Izbjegavajte prekomjernu proizvodnju ili pritisak na skladištenje

Ovo je posebno vrijedno za prilagođene implantate i specijalizirane kirurške alate.

3. Dosljedna kvaliteta za usklađenost s propisima

Stabilni CNC procesi obrade podržavaju usklađenost sa:

ISO 13485

FDA 21 CFR dio 820

EU MDR zahtjevi

Podaci o procesu koji se mogu pratiti, SPC (statistička kontrola procesa) i ponovljiva preciznost podržavaju validaciju i standarde dokumentacije.

Kako visoko{0}}precizni CNC poboljšava pouzdanost i vijek trajanja uređaja

1. Završna obrada površine smanjuje trošenje i prianjanje bakterija

Medicinske komponente često zahtijevaju:

Ra Manji ili jednak 0,4 μm za površine implantata

Glatke unutarnje šupljine za pumpe

Polirana brtvena sučelja za kontrolu tekućine

CNC obrada u kombinaciji s post{0}}procesnim poliranjem daje dosljedne rezultate površine.

2. Čvršća prianjanja poboljšavaju učinkovitost uređaja

Na primjer:

Odstupanje od ±3 μm na osovini rotora utječe na učinak crpke

Hrapava površina unutar mikrofluidnog kanala utječe na tlak tekućine

Ne{0}}centrirani dio turbine smanjuje životni vijek zubnog nasadnika

Precizna strojna obrada izravno poboljšava učinkovitost uređaja, smanjenje buke i dugoročnu-pouzdanost.

3. Cjelovitost materijala i biokompatibilnost

CNC obrada čuva strukturu materijala u usporedbi s procesima koji uključuju prekomjerno toplinsko naprezanje. Ovo osigurava:

Čvrstoća konstrukcije

Otpornost na koroziju

Dugotrajna -stabilnost implantata ili kirurških uređaja

Djelotvorne strategije CNC obrade (Bishen rješenje)

Ispod su praktične,-stvarne strategije strojne obrade koje možete primijeniti odmah kada radite s dobavljačem CNC-a-temeljene na Bishenovoj integriranoj malo-možnosti medicinske strojne obrade.

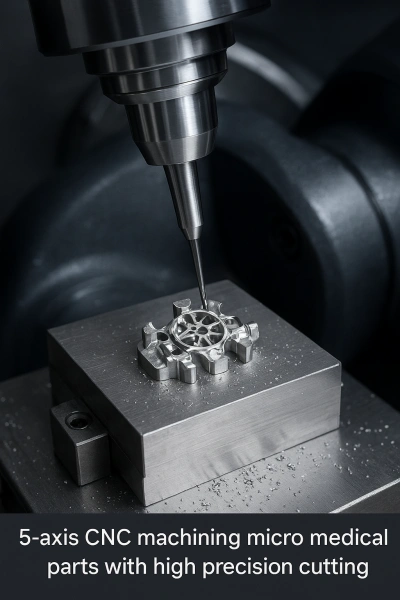

1. Koristite 5-osnu simultanu obradu za mikro značajke

Eliminira višestruke postavke

Povećava preciznost i točnost položaja

Osigurava bolji kontinuitet na zakrivljenim površinama za komponente pumpe

2. Strategija alata za mikro dijelove

Koristite mikro čelna glodala φ0,1–1 mm

Nanesite alate-obložene dijamantom za titan ili PEEK

Koristite-brzinska vretena (30.000–60.000 o/min)

Stroga kontrola trošenja alata za tolerancije od ±2–5 μm

3. Kontrola procesa za dosljednost

100% CMM inspekcija za kritične dimenzije

SPC nadzor na osovinama, utorima i provrtima

Automatizirano skidanje srha za-rubove bez srha

4. Upravljanje materijalima

Potpuna sljedivost za serije titana i PEEK-a

Uključeni su certifikat o sukladnosti (COC) i dokumenti o biokompatibilnosti

Zaključak

CNC malo{0}}serijska obrada nije samo proizvodna metoda-već je okosnica inovacije modernih medicinskih uređaja. Za proizvođače originalne opreme koji teže minijaturiziranim, visoko-učinkovitim i potpuno integriranim medicinskim rješenjima, CNC mikro-strojna obrada nudi neusporedivu fleksibilnost, preciznost i pouzdanost.

S pravim dobavljačem i odgovarajućom strategijom strojne obrade, možete ubrzati razvoj, poboljšati performanse uređaja i pouzdano zadovoljiti globalne regulatorne standarde.
