U području precizne proizvodnje, monokristalni silicij poznat je kao "kamen temeljac informacijskog doba" - od čipova za pametne telefone do optičkih komponenti svemirskih satelita, od novih energetskih fotonaponskih ćelija do osnovnih uređaja kvantnog računalstva, ovaj kristalni materijal visoke -čistoće, gotovo-savršen uvijek je igrao temeljnu ulogu podrške revolucionarne tehnologije. Kako poluvodička tehnologija ulazi u proces ispod 3 nanometra i učinkovitost fotonaponskih ćelija probija teoretsku granicu, zahtjevi tržišta za preciznošću obrade monokristalnog silicija skočili su s mikronske razine na nanometarsku. Osobito u obradi složenih struktura kao što je bušenje zakrivljenim elektrodama, kontradikcija između visoke krtosti materijala, karakteristika usmjerenog cijepanja kristala i tolerancije otvora na nanometarskoj-razini postaje ključno usko grlo koje ograničava razvoj vrhunskih-industrija kao što su vrhunska-proizvodnja čipova i visoko{9}}detektori čestica.
Rekord proboja u industriji
Obrada ultra-mikro-rupa monokristalnog silicija: od "zaglavljenog vrata" do "kineskog rješenja"
Pozadina slučaja

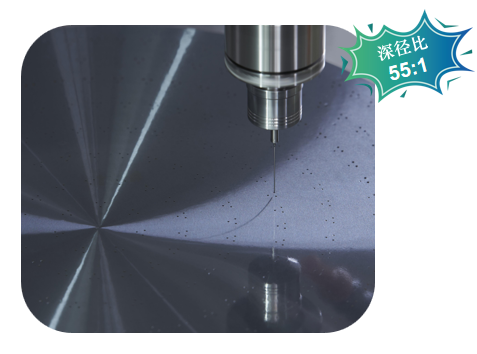

Kada je vodeća domaća tvrtka poluvodičke opreme razvijala osnovne komponente 3D NAND čipova za pohranu, naišla je na ekstremni izazov obrade ultra-mikro-rupa monokristalnog silicija: bilo je potrebno obraditi mikro-rupe promjera od samo 0,45 mm na silicijskoj podlozi debljine 24,75 mm (omjer dubine-i-promjera od 55:1), a njegovi zahtjevi za preciznošću bili su usporedivi s "rezbarenjem kilometar-bunara na dlaci". Prethodno su ovu vrstu procesa dugo monopolizirale japanske i njemačke tvrtke. Domaći proizvođači ne samo da su morali platiti troškove uvoza veće od 10.000 juana po komadu, već su se suočili i s rizicima opskrbnog lanca uzrokovanim tehnološkim blokadama.
Izravan napad na bolnu točku
Preciznost izvan kontrole: Nakon obrade s tradicionalnim karbidnim svrdlima, hrapavost stijenke rupe Sa veća ili jednaka 6,54 μm (3 puta više od industrijskog standarda), a odstupanje okruglosti >0,025 mm, izravno dovodi do skoka u stopi gubitka prijenosa signala čipa;
Prokletstvo prinosa: Trošak sirovina monokristalnog silicija iznosi više od 60%, ali nedostaci kao što su urušavanje rubova i mikropukotine uzrokuju da stopa otpada izratka bude čak 35%, a godišnji gubitak tvrtke premašuje 20 milijuna juana;
Tehnološki jaz: Inozemna oprema zabranjuje kineskim proizvođačima korištenje osnovnih algoritamskih modula kao što je "dinamičko suzbijanje vibracija", a ne postoji zreli domaći proces koji bi ga zamijenio.
Rješenje MID
SREDNJA preciznoststrojna obrada uspješno je riješila gore navedene probleme pomoću ultrazvučnog pomoćnog sustava + nanokristalnog PCD svrdla, postigavši četiri revolucionarna otkrića:
Mit o životnom vijeku alata:Jedna PCD bušilica može kontinuirano obraditi 2000 rupa, što je 20 puta duže od vijeka trajanja uvezenog alata, a cijena je smanjena na manje od 5 juana po rupi;

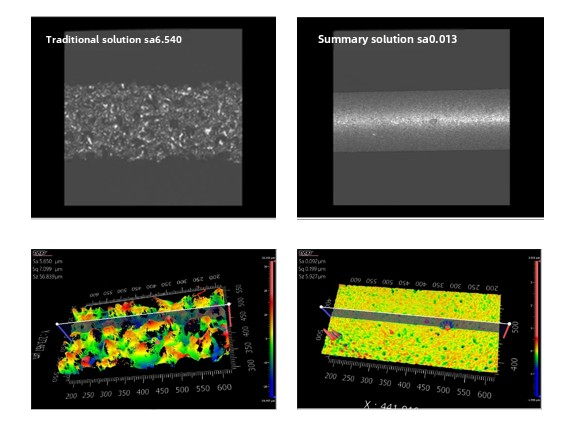

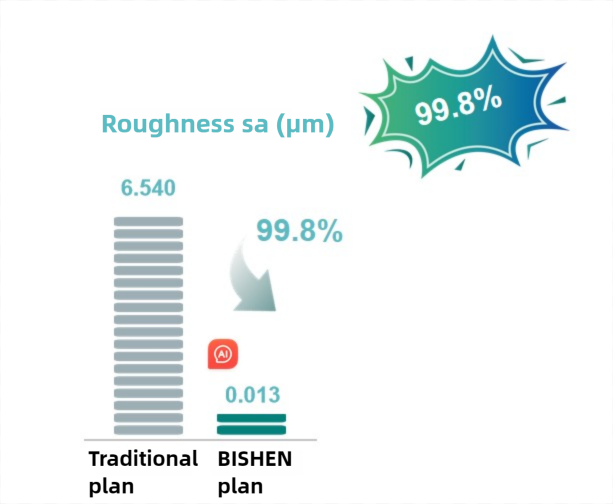

Nano-razina revolucije površine:Hrapavost stijenke rupe Sa smanjena je sa 6,54 μm na 0,013 μm (smanjenje od 99,8%), što je bolje od standarda za poliranje optičkog zrcala u zrakoplovstvu (ISO 10110-8);
Nulta obrada nedostataka:Stopa kolapsa ruba na ulazu je nula, a pogreška okruglosti smanjena je na 0,003 mm (ekvivalentno 1/3 promjera ljudskih crvenih krvnih stanica);
Ograničenje omjera-dubine i-promjera:Kapacitet obrade 55:1 probija tehnološki čvor 2030. predviđen Međunarodnim tehnološkim planom za poluvodiče (ITRS) i doseže standard 7 godina prije roka.

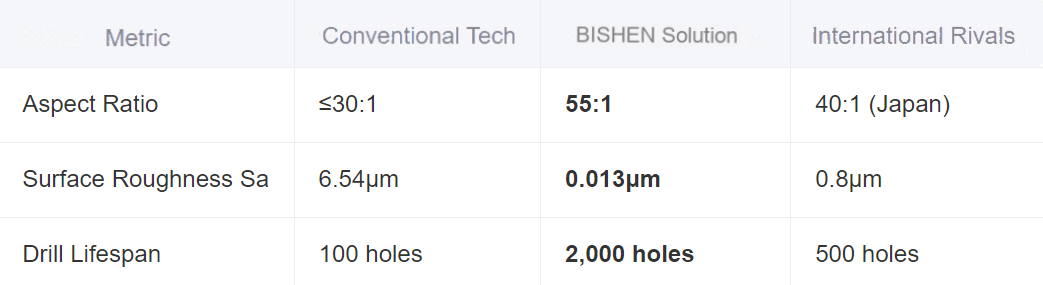

Benchmarking tehnologije (usporedno s globalnim konkurentima)
Usporedba obrade
Industrijski utjecaj
Od pojedinačnog slučaja do transformacije ekosustava
Ovo otkriće kataliziralo je među-inovacije u različitim djelatnostima:
Lokalizacija poluvodiča:Učinkovitost obrade 3D NAND putem-rupe porasla je za 300%, smanjujući proizvodne troškove Yangtze Memory-a za 18%.
Fotonaponska revolucija troškova:Heterospoj solarne ćelije na stražnjoj strani-elektroda mikrorupa skočio je sa 72% na 98%, smanjujući troškove za ¥0,4/W po panelu.
Napredak svemirske optike: Omogućeni silicijevi nizovi mikrorupa ispod 10 nm za oštećenje podzemne površine za kineski svemirski teleskop "Xuntian", povećavajući razlučivost slike za dva reda veličine.

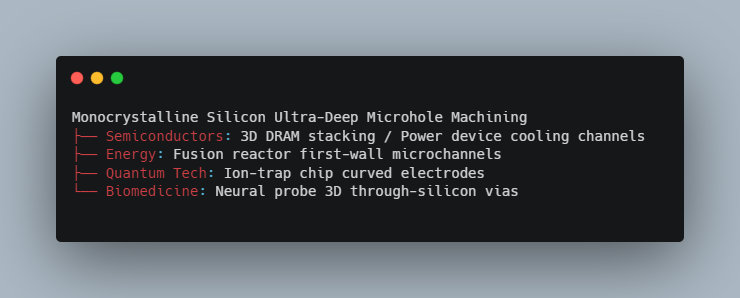

Karta širenja tehnologije
MID profil:
MID je pionir precizne proizvodnje metala za male-serijske, visoko-mješovite proizvodnje, integrirajući CNC strojnu obradu (±0,002 mm), izradu limova i industrijski 3D ispis. Specijalizirani za sektore poluvodiča, medicine i nove energije, isporučujemo prilagođene komponente s AI-kontrolom kvalitete (stopa kvarova<0.5%) and ultrasonic-assisted processes (Ra ≤0.4μm). Our agile production systems slash lead times by 40% while reducing costs 30-50%, empowering clients from prototyping to volume scaling with ISO-certified precision.
