Kao što svi znamo, tvrdo eloksiranje će dovesti do povećanja debljine proizvoda. Stoga je odgovarajuća debljina oksidnog filma presudna za ispunjavanje zahtjeva veličine kupaca.

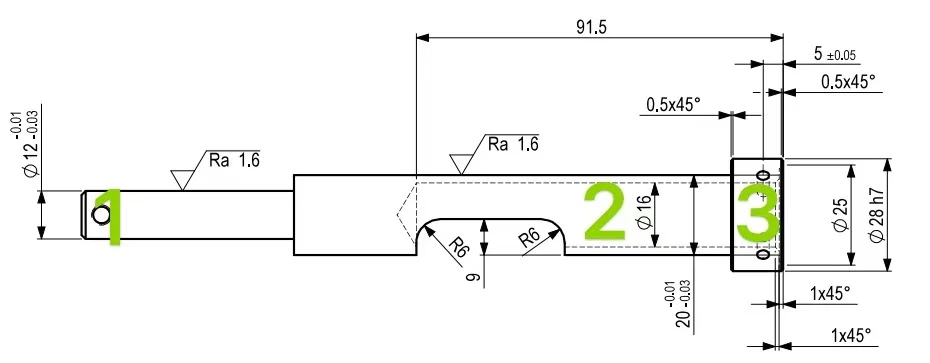

Ovaj članak koristi osovinu iznad fotografije kao primjer kako bi objasnio kako kontrolirati debljinu oksidnog filma tako da veličina konačnog proizvoda dosegne očekivanu vrijednost.
Samo dva koraka za tvrdu anodizaciju ove osovine:
Korak 1: Veličina polu{1}}proizvoda osovine treba biti u skladu s načelom "manje debljine vanjskog sloja i većeg promjera unutarnje rupe", prije tvrdog anodiziranja.
To je zato što se veličina unutarnjeg promjera otvora vratila smanjila kao povećanje debljine oksidnog filma nakon tvrdog anodiziranja, što je rezultiralo nekvalificiranim proizvodom. Slijeđenje gore navedenog načela izbjeći će ovu grešku i dobiti gotov proizvod koji zahtijeva kupac.
Korak 2: određeni raspon kontrole proizvodnje treba dati mehaničarima kako bi kupac mogao dobiti željenu veličinu gotovog proizvoda nakon tvrdog anodiziranja.
Specifična analiza raspona kontrole proizvodnje za ovu osovinu kako slijedi:
Kao što je navedeno na crtežu, tvrdo anodizirano PTFE impregnacijom, debljine 40±5μm. To će biti 35/3--45/3(11,667μm~15μm) za debljinu rasta oksidnog filma kada je osovina tvrdo anodizirana. A debljina rasta oksidnog filma je 0,0117~0,015 u milimetrima.
Dakle, formula izračuna za raspon dimenzija kontrole proizvodnje dana mehaničaru je:
Veličina kontrole proizvodnje=veličina crteža - veličina debljine rasta oksidnog filma x2
To jest: veličina kontrole proizvodnje=veličina crteža - [(0,0117~0,015 mm) x2]=veličina crteža - (0,0234~0,03 mm)
BILJEŠKA:
Postoje 2 strane debljine rasta oksidnog filma, pa se u izračunu dvostruko računa.
Ako se želi dobiti najtočnija konačna veličina, treba uzeti minimalnu vrijednost debljine rasta oksidnog filma. A 0,02 mm je najbolji izbor.
Tri dijela sastoje se od ove osovine, a raspon kontrole svakog dijela je sljedeći:
Označeno 1 na fotografiji, dimenzije gornje i donje linije ovog su 11,97~11,99, odnosno proizvodne kontrolne dimenzije su:(11,97~11,99mm)-0,02mm=11.95~11,97mm
Označeno 2 na fotografiji, dimenzije gornje i donje linije ovog su 19,97~19,99, odnosno proizvodne kontrolne dimenzije su:(19,97~19,99mm)-0,02mm=19.95~19,97mm
Označene s 1 na fotografiji, dimenzije gornje i donje linije ovoga su 27,979~28 mm (vrijednost tolerancije H7 u kombinaciji s upitom vrijednosti prilagodbe tolerancije), odnosno dimenzije kontrole proizvodnje su:
(27,979~28mm)-0,02mm=27.959~27,98mm
