Obrada značajki proizvoda

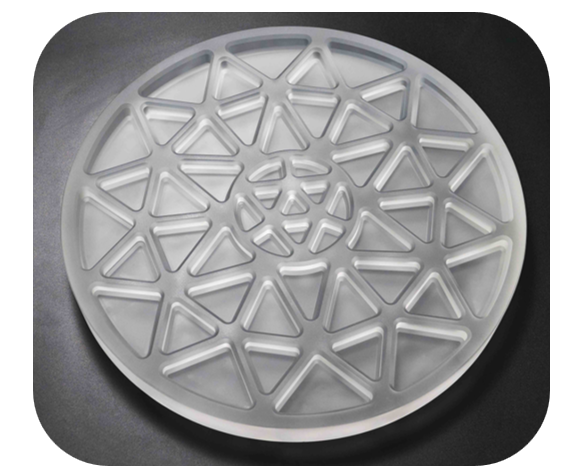

Predmet obrade je reflektirajuća leća od kvarcnog stakla specifikacije D408x20,5 mm. Zahtjev za obradu jezgre je proces brušenja skošenih šupljina. Ova leća je posebna optička komponenta za opremu za astronomska promatranja i mora udovoljavati visokim-standardima preciznosti konture od 0,02 mm i hrapavosti površine Ra0,8 μm u isto vrijeme.
Bolne točke industrijske obrade
U području proizvodnje optičkih-optičkih uređaja, postoje tri glavne tehničke prepreke obradi kvarcnog stakla dugo vremena:
Problem savijanja ruba uzrokovan krtošću materijala (tradicionalni iznos savijanja ruba 0,433 mm)
Teško je stabilno zadovoljiti standard za točnost obrisa ne-sferične površine
Rizik od pod{0}}oštećenja površine uzrokovan akumulacijom topline rezanja
Kada tvrtka koristi tradicionalnu tehnologiju brušenja, potrebno je više od 8 sati za obradu jednog komada i još uvijek ne može stabilno zadovoljiti zahtjeve hrapavosti. Stopa otpada je čak 35%, što ozbiljno ograničava proces masovne proizvodnje vrhunskih-optičkih instrumenata.
Inovacija odMIDOtopina
S obzirom na fizikalna i kemijska svojstva kvarcnog stakla, MID R&D tim implementirao je dva ključna tehnološka otkrića:
Višenamjenski ultrazvučni zeleni sustav mljevenja-: integrirane funkcije aksijalne vibracije i radijalne kompenzacije
Ultrazvučna tehnologija obrade varijatora: stabilna kontrola amplitude u rasponu od 4-6μm
Rezultati nadogradnje procesa
Stvarni proizvodni podaci pokazuju da rješenje postiže više-dimenzionalno poboljšanje performansi:

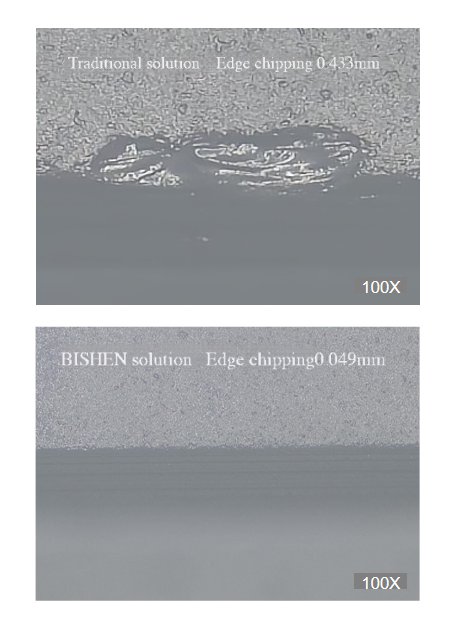

1. Kontrola skupljanja rubova: 0,049 mm (smanjenje od 88,7%)
2. Kvaliteta površine: Ra <0,6 μm (25% bolje od industrijskog standarda)
3. Točnost obrisa: 0,015 mm (povećanje od 33,3%)
4. Učinkovitost obrade: jedno-radno vrijeme smanjeno je na 3,2 sata
Osobito u smislu kontrole utjecaja topline, temperatura zone rezanja obratka pada za 42 stupnja, učinkovito izbjegavajući potencijalna oštećenja kao što su mikropukotine.
【OkoMID】
S više od 10 godina iskustva u preciznoj proizvodnji,MIDse usredotočio na istraživanje i razvoj posebnih procesa kao što su ultrazvučna strojna obrada i laserska mikrostrojna obrada, opslužujući proizvodne tvrtke u zrakoplovstvu, optičkim instrumentima i drugim područjima, a sada je postao preferirani pružatelj rješenja za vrhunsku-obradu krhkih materijala.
