U preciznoj strojnoj obradi, mnogi pretpostavljaju da je točnost dimenzija određena uglavnomalati za rezanjeiliparametrima stroja. U stvarnosti, odlučujući faktor često leži uokruženje.
Zašto je kontrola okoliša standard u zapadnoj proizvodnji
U vrhunskim-europskim i američkim radionicama, klimatski-okruženja se smatraju osnovnom infrastrukturom:
Kontrola temperature: 20 stupnjeva ±1 stupanj
Kontrola vlažnosti: 40–60%
Postavljanje stroja: sustavi-kompenzacije temperature u stvarnom vremenu
Metali se šire ili skupljaju s temperaturnim fluktuacijama. Čak i mala promjena može uvestimikronske -pogreške razine. Na primjer, čelik ima koeficijent toplinskog širenja od11.5 μm/m·K. Izradak od 1 metra će narasti11.5 μmuz porast od samo 1 stupnja.
To je razlog zašto zapadni proizvođači pouzdano zahtijevaju±5 μm ili čak ±2 μm tolerancije-jer njihovo okruženje osigurava dosljednost izmeđurezultati obradeizavršna inspekcija.
Izazov u tipičnim radionicama
U mnogim azijskim radionicama temperatura može značajno varirati:
Pod ljetne trgovine: 35 stupnjeva
Pod zimske trgovine: 5 stupnjeva
Daily variation: >10 stupnjeva
Pod ovim uvjetima, čak i s istim strojem, istim alatom i istim programom,mjerenja obavljena ujutro u odnosu na poslijepodne mogu se razlikovati za 10-15 μm.
Mnogi prvo krive istrošenost alata ili točnost stroja. Ali pravi temeljni uzrok jesttemperaturni pomak.
Usporedba pod istim procesom obrade:
| okoliš | Dimenzijska stabilnost | Raspon varijacija |
|---|---|---|
| Soba s-kontrolom klime (20 stupnjeva ±1 stupanj ) | Visoka stabilnost | ±2 μm |
| Normal workshop (>fluktuacija od 10 stupnjeva) | Nestabilan | ±12 μm |

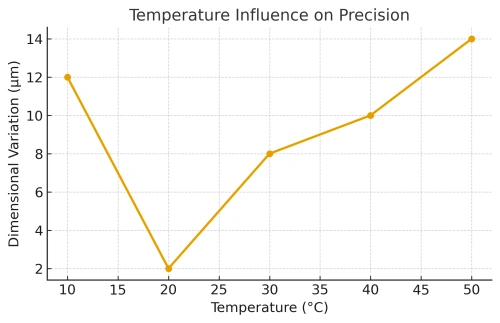

Krivulja-preciznosti temperature
Naše rješenje: klima{0}}kontrolirane sobe + temperaturna kompenzacija
Kako bismo zadovoljili zahtjeve za zrakoplovstvo, medicinu i visoko{0}}preciznost, izradili smoklimatizirana-radionica za strojnu obradu:
Konstantnih 20 stupnjeva ±1 stupanj tijekom cijele godine-
Predgrijavanje za strojeveza postizanje toplinske ravnoteže
Kompenzacija-temperature u stvarnom vremenuza ispravljanje dimenzionalnog pomaka
Jedinstveno inspekcijsko okruženjekako bi se osiguralo da mjerenje odgovara obradi
Ovo osigurava da obojestrojna obradaiinspekcijapojavljuju pod istom baznom linijom, eliminirajući nedosljednosti kao što su "dijelovi izgledaju ispravno na stroju, ali pokvare tijekom mjerenja."
Zašto je to važno zapadnim kupcima
Za proizvođače zrakoplova, medicine i poluvodiča kontrola okoliša jenije opcija nego uvjet.
Bez stabilnosti, "precizna strojna obrada" samo je slogan.
Sa stabilnošću,±2–5 μm tolerancijepostati doista ostvarivo.
Zato certifikati (AS9100, ISO13485) zahtijevaju kontrolu okoliša.
Zaključak
Alati i strojevi važni su,-aliStabilnost okoliša skriveni je ključ stvarne preciznosti.
Kombinacijom klima{0}}kontroliranih radionica s temperaturnom kompenzacijom, osiguravamo da svaki dio koji isporučimo postiže dosljednu, provjerljivu točnost.
