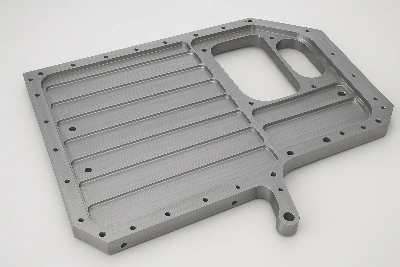

Kada glodate krilo krila ili okvir trupa od monolitne ploče, dio izgleda kruto na zaslonu, ali se na stroju ponaša kao opruga. Sati rezanja, neujednačena toplina i oslobađanje naprezanja mogu pomaknuti tanke stijenke za desetinke milimetra-dovoljno da se sastavljanje ne uspije. Jedini način da se zadrži specifikacija je planiranje kretanja i kompenzacija u stvarnom vremenu.
Zašto je teško
Velika pometena površina, tanki zidovi:Visoke stope uklanjanja materijala stvaraju temperaturne gradijente; tanka rebra brzo reagiraju na unos topline.
Duga vremena ciklusa:Alat, vreteno i pribor zanose zbog toplinskog rasta-čak i ako je stroj "topao".
Otpuštanje zaostalog naprezanja:Kako se džepovi otvaraju, ploče "dišu", uzrokujući lokalno opru-unutra-iskakanje.
Načini kvarova koje vidimo
Post{0}}izrezani opružni povratkoji gura debljinu kože izvan tolerancije.
Lokalna valovitostna rebrima/ukrućenjima zbog-akumulacije topline.
Pomicanje položaja rupe/utorakada su značajke izrezane prije nego što se okolni materijal stabilizira.
Kontrole procesa koje rade
Praćenje-temperature u stvarnom vremenu:Vezani RTD-ovi na učvršćenje + toplinski model vretena; alarmi pokreću prozore nadjačavanja napajanja i zadržavanja/hlađenja-.
Strojna kompenzacija:Dinamička kompenzacija dužine/razmjera alata povezana s toplinskim mapiranjem stroja; sondiranje zatvorene-petlje za ponovnu-nultu nulu kritičnih datuma u-ciklusu.
Strategija zoniranja:Podijelite ploču u toplinske zone. Grube suprotne zone u izmjeni (A↔C, B↔D) za uravnoteženje topline i otpuštanja stresa.
Strategija rezanja:Visoko{0}}učinkovita gruba obrada s laganim radijalnim zahvaćanjem, dosljednom debljinom strugotine i kontroliranim korakom-nadolje kako bi se izbjegle vruće točke.
Upravljanje rashladnom tekućinom i zrakom:Visok{0}}potop + usmjereni zračni noževi za evakuaciju strugotine iz dubokih džepova; smanjiti toplinu ponovnog rezanja.
Prolazi stabilizacije:Polu{0}}finiš do gotovo neto, dopustite tempirano opuštanje, ponovno -sondirajte, zatim završite sa svjetlom, hladnoća prolazi tek nakon što se temperature vrate na početnu vrijednost.
Učvršćivanje:Vakuum + igle-lokatori s popustljivim nosačima ispod tankih otvora; okretni moment-ograničeno stezanje za sprječavanje "ispisa" i izobličenja.
Studija slučaja: jedno-Wing Web, 2,8 m × 1,1 m, Al-Li ploča
Europski dobavljač konstrukcije zrakoplova zahtijevao je debljinu rebara±0,05 mmi pravi položaj utoraManje od ili jednako 0,08 mmnakon potpune strojne obrade. Početna suđenja pokazala su se do0,18 mmizviru u najtanjim uvalama.
Što se promijenilo:
Dodana četiri RTD uređaja za učvršćenje i toplinski senzor vretena; stvorio temperaturna vrata naΔT Manje od ili jednako 2,5 stupnjevaizmeđu učvršćenja i zaliha prije završne obrade.
Promijenjeni poredak putanja alata u-plan zoniranja s šrafurama; umetnut12 minutapauze izjednačavanja po kvadrantu.
Prebačen na glodala sa 6-varijabilnih žljebova-nagiba za poluzavršnu obradu i smanjen radijalni angažman na12–15%s većim uvlačenjem kako bi čips bio tanak i hladan.
Sred{0}}ciklusno ispitivanje šest kontrolnih podataka; primijeniti+0.0006 mjerilou X lokalno (kompenzacija stroja) za završni prolaz.
Proizlaziti:Maksimalno od-odstupanje rezanja palo je na0,046 mmna rebrima i0,06 mmna poziciji utora-zeleno na svim točkama pregleda.
Praktični kontrolni popis (sačuvajte ovo)
Uključite temperaturne senzoreučvršćenje, rub kundaka i stup stroja.
Definiratitoplinske točke zadržavanjaprije kritične dorade.
Alternativne zone grube obrade; nikada ne praznite susjedne uvale uzastopce.
Prisilna evakuacija čipa;re-rezati čips=zagrijavanje.
Polu{0}}završetak → opuštanje →ponovna-sonda→ završiti svjetlo.
Dnevniktrošenje alata u odnosu na temperaturu; preempt završna obrada svježim alatima.
Potvrdite CMM sna-strojno ispitivanjemete za rano hvatanje zanošenja.
Suptilno, ali važno
Toplinska kompenzacija nije jedinstvena značajka; to je orkestracija osjetila, sekvenciranja i svjetlosne završne obrade. Urađeno kako treba, velike tanko{1}}zidne ploče za svemirske letjelice skidaju se sa specifikacije stroja bez teških{2}}dorada-i ostaju u toleranciji nakon-hlađenja.
