Prstenovi-tankih stijenki, kao što su kućišta motora, veliki konektorski prstenovi i druge kritične zrakoplovne komponente, često se izrađuju s tankim dijelovima, ali velikog promjera. Iako su ti dijelovi lagani i-isplativi, dolaze sa značajnim izazovima strojne obrade. Tanke stijenke čine ih vrlo osjetljivima na toplinsku deformaciju tijekom strojne obrade, posebno kada su uključene visoko-precizne unutarnje značajke poput provrta.
Izazov
Kod strojne obrade komponenti velikog-promjera,-tankih stijenki, primarni izazov je upravljanjetoplinsko širenjetijekom procesa rezanja. Kako alat stupa u interakciju s materijalom,lokalizirano stvaranje toplinedovodi donelinearna toplinska deformacija, uzrokujući iskrivljenje ili iskrivljenje dijela. Ovo izobličenje je posebno problematično kod strojne obrade unutarnjih provrta ili drugih preciznih značajki, jer čak i mali pomak može ugroziti integritet dijela.
Temperaturne fluktuacijeutjecati na geometriju, što dovodi do neusklađenosti kritičnih značajki.
Toplinska distorzijaotežava postizanje uskih tolerancija za velike, složene dijelove.
Nekontrolirana vrućinarezultira otpadom ili preradom zbog loše točnosti dimenzija.
Naš pristup rješenju
Kako bi riješio te izazove, Bishen Precision je razvio integriranu strategiju toplinske kontrole koja kombiniranapredne tehnologije hlađenja, praćenje temperature-u stvarnom vremenu, isustavi laserskog profiliranja:
Kontrola-temperature u stvarnom vremenu
Zapošljavamoinfracrveni temperaturni senzoriintegriran u CNC proces obrade za kontinuirano praćenje temperature alata i obratka. To nam omogućuje prilagodbu parametara rezanja za održavanje stabilnog toplinskog okruženja.
Segmentirani proces hlađenja
Umjesto kontinuiranog protoka rashladnog sredstva, koristimo astrategija segmentiranog hlađenjakoji primjenjuje rashladne tekućine u fazama, sinkronizirano s fazama strojne obrade. To sprječava toplinski udar i smanjuje rizik od neravnomjernog širenja materijala.
Lasersko profiliranje za-praćenje u stvarnom vremenu
Kako bismo održali točnost, koristimosustavi laserskog profiliranjakoji mjere površinu dijela i unutarnje značajke dok se strojno obrađuje. Sustav pruža povratne informacije o dimenzijskim pomacima uzrokovanim toplinskim širenjem, omogućavajući kompenzaciju-u stvarnom vremenu i prilagodbu putanje alata.
Opuštanje nakon-strojne obrade
Nakon strojne obrade, dijelovi se drže u kontroliranom okruženju kako bi se materijal opustio, stabilizirajući unutarnje naprezanje prije završne obrade. To pomaže u osiguravanju stabilnosti dimenzija i poboljšava konačnu točnost.
Rezultati
| Metrički | Prije optimizacije | Nakon optimizacije |
|---|---|---|
| Odstupanje promjera provrta | ±0,03 mm | ±0,005 mm |
| Pogreška ovalnosti | 0,06 mm | 0,01 mm |
| Toplinska distorzija Post-Cut | Značajan | Minimalno |
| Stopa otpada | 10% | <1% |
Slučaj primjene: Prsten za pričvršćivanje motora

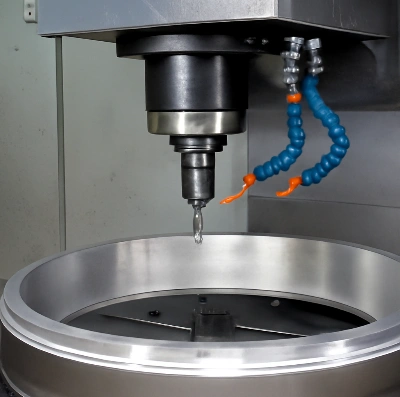

U nedavnom projektu dobili smo zadatak strojno obraditi velikiprsten za pričvršćivanje motora od legure aluminijas debljinom stijenke od 5 mm i vanjskim promjerom od 500 mm. Komponenta je zahtijevala visoku preciznost u unutarnjem provrtu za pravilno uklapanje s dijelovima za spajanje.
Bez precizne strategije upravljanja toplinom, temperaturno-izobličenje tijekom rezanja uzrokovalo je neusklađenost provrta do 0,03 mm, što je dovelo do visoke stope otpada. Provodeći naševiše{0}}fazni sustav hlađenjailasersko profiliranje, smanjili smo odstupanje provrta ispod 0,005 mm, poboljšavajući performanse dijelova i smanjujući otpad.
Zaključak
Precizna obrada tankih-stjenki, velikog-promjera zahtijeva preciznu termičku kontrolu. Krozupravljanje temperaturom-u stvarnom vremenu, segmentirano hlađenje, ilaser{0}}vođena kompenzacija, uspješno smo riješili problem toplinske ekspanzije, osiguravajući visoku-preciznost i-proizvodnju kritičnih zrakoplovnih i automobilskih komponenti bez kvarova.
Ako se suočavate s izazovima s-strojnom obradom tankih stijenki-velikog promjera,kontaktirajte nas danaskako biste saznali kako naši napredni procesi toplinske kontrole mogu poboljšati vašu učinkovitost proizvodnje i kvalitetu dijelova.
