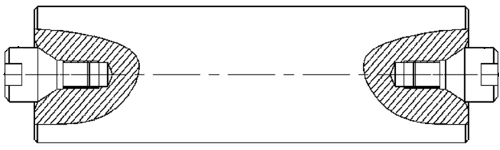

Središnja rupa s navojem, također poznata kao "središnja rupa tipa C-" u našoj zemlji ili "središnja rupa tipa D-" u DIN standardu, obično se vidi u mnogim mehaničkim konstrukcijama i crtežima.
Središnji otvor s navojem proširuje funkcionalnost središnjeg otvora dodavanjem navoja, omogućujući mu da služi u više svrha. Dakle, kada trebamo odabrati središnju rupu s navojem? Raspravimo ukratko o ovome i nadam se da će vam biti od pomoći.
Učvršćivanje komponenti na kraju osovine

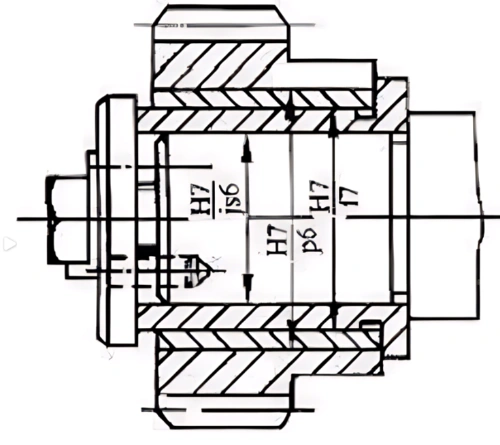

Sa središnjim otvorom s navojem, postaje lako instalirati komponente kao što su završne ploče, lančanici, razvodne remenice, spojnice, senzori itd., na kraju vratila.
Rupe za dizanje za podizanje

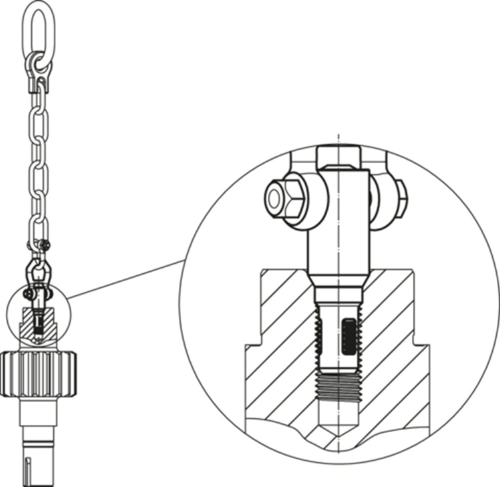

Kada dio teži preko 15 kg, ergonomski se ne preporučuje za ručno rukovanje. U takvim slučajevima, ako na kraju osovine postoji rupa s navojem, možete ugraditi prsten za podizanje ili vijak za podizanje kako biste za podizanje koristili dizalicu.
Pomoć pri rastavljanju i točkama stresa

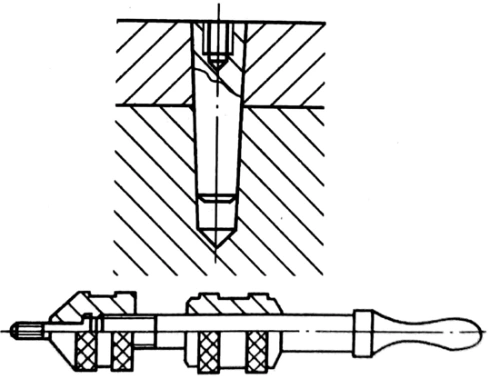

Za neke dijelove sa slijepim otvorom ili-smetnjama bez vanjskog prostora za primjenu sile, rastavljanje može biti vrlo teško kada ih kasnije treba zamijeniti. Ako se na njima treba obraditi središnja rupa, središnja rupa s navojem može se koristiti za ugradnju procesnog vijka. Primjenom ravnomjerne sile (npr. s izvlakačem s kliznim čekićem), dijelovi-smetanja mogu se izvući. Ovo radi slično kao korištenje izvlakača za uklanjanje cilindričnog klina s unutarnjim navojem, kao što je prikazano na dijagramu.
Brtvljenje središnje rupe za zaštitu
Kada postoje visoki zahtjevi za ponovnu točnost središnje rupe, ili kada je prethodno prerađena središnja rupa potrebna zaštita, čep se može uvrnuti u središnju rupu s navojem. To će zaštititi i zabrtviti središnju rupu, sprječavajući ulazak stranih tijela ili kontaminaciju ostataka rashladne tekućine, čime se održava točnost središnje rupe za sljedeći proces ili ciklus upotrebe.(文章来源:iMechanics机械)
