Obrada značajki proizvoda

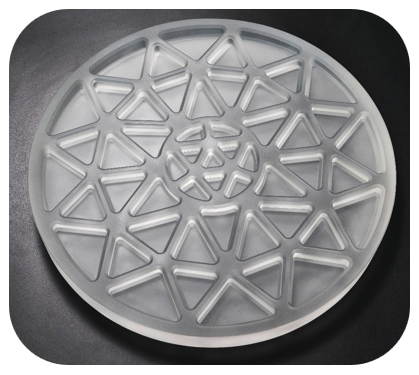

Materijal:Kvarcno staklo visoke-čistoće (sadržaj SiO₂ veći ili jednak 99,99%)
proces:Brušenje skošenih šupljina (promjer 408 mm × debljina 20,5 mm)
Zahtjevi za preciznost:Kontura Manja ili jednaka 0,02 mm, hrapavost Ra Manja ili jednaka 0,8 μm
Izazovi industrije i bolne točke
A. Karakteristike obrade kvarcnog stakla
Visoka lomljivost, stopa defekata od kolapsa ruba prelazi 30%
Obrada konkavne asferične površine sklona je iskrivljenju kontura
Tradicionalno brušenje brusnog kotača sklono je pod-površinskim mikropukotinama
B. Nedostaci tradicionalnih rješenja
Niska učinkovitost:Obrada jednog komada traje više od 72 sata
Nedostatak preciznosti:Fluktuacija konture doseže 0,03 mm
Površinska oštećenja:Hrapavost se može kontrolirati samo na Ra1.2μm
BIŠENRješenja: Ultrazvučni sustav zelene obrade
Oprema:Ultrazvučni centar za glodanje s peto{0}}povezom (integrirana online optička detekcija)
Proces:20kHz visoko{1}}frekventno ultrazvučno mljevenje (kontrola temperature rashladnog sredstva ±1 stupanj)
Kontrola kvalitete:-Kompenzacija deformacije obrade u stvarnom vremenu, 40% poboljšanje točnosti
Proboj mjerenih performansi

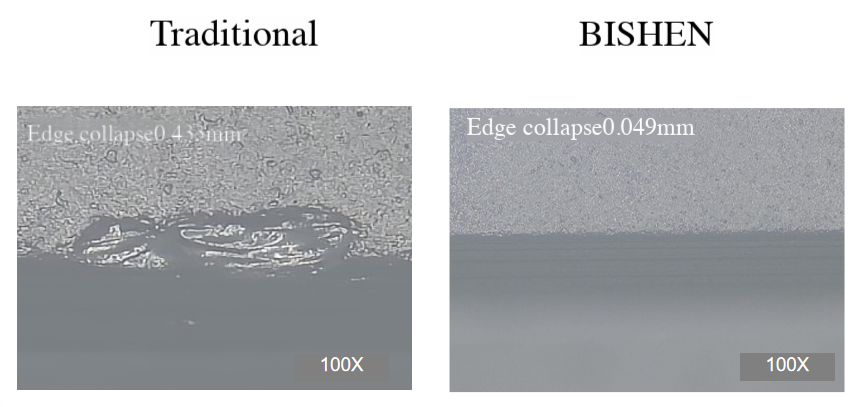

Kontrola kolapsa rubova:Volumen defekta smanjen je s 0,433 mm na 0,049 mm (smanjenje od 88,7%)
Kvaliteta površine:Hrapavost Ra0,58μm (27,5% bolje od industrijskog standarda)
Točnost konture:Stabilan do 0,015 mm
